Блокировки пакетов при установленном VPN-туннеле с ФПСУ-IP

Для получения полного доступа к настройкам подключенного VPN-Key и хранящихся в нём VPN-профилям требуется подтвердить полномочия администратора VPN-Key. Из контекстного меню программы выбрать команду «Настройки VPN-Key». На экран монитора будет выведено окно регистрации, отображающее данные VPN-профиля, авторизовавшегося в ФПСУ-IP/Клиенте последним.

При вызове контекстного меню программы и выборе команды «Настройки VPN-Key» на экран будет выдано окно «Настройки» для подключенного устройства VPN-Key.

При установке флага «Выбрать VPN-профиль» в верхней части окна отобразится список физически подключенных к данной машине устройств VPN-Key (для каждого устройства будет отображаться VPN-профиль, активировавшийся на данном устройстве последним). Для того, чтобы выбрать другой VPN-профиль из записанных на подключенном устройстве VPN-Key, необходимо выбрать запись из списка, нажать кнопку «Сменить № конфигурации» и выбрать нужный VPN-профиль из выпадающего списка.

Затем выбрать необходимую запись в поле «Обнаруженные VPN-профили Пользователя». В окне регистрации установить флаг в поле «Администратор», ввести PIN-код администратора и нажать кнопку «Ok», после корректного ввода пароля откроется окно просмотра и редактирования настроек.

Во время существования VPN-туннеля с ФПСУ-IP, ФПСУ-IP/Клиент может обмениваться данными с другими рабочими станциями сети в обычном открытом режиме. Администраторы ФПСУ-IP и ФПСУ-IP/Клиента могут ограничивать сетевое взаимодействие компьютера пользователя во время установленного соединения с ФПСУ-IP. В интерфейсе ФПСУ-IP/Клиента такие ограничения называются «блокировками» и доступны для изменения через меню настройки VPN-Key или VPN-профиля.

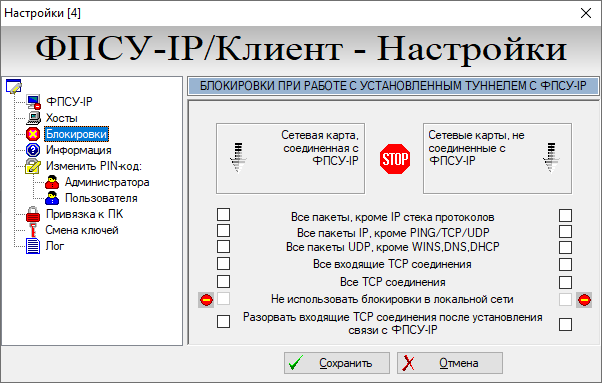

В левой части окна необходимо выбрать строку «Блокировки», после чего справа появится список блокировок, позволяющий установить правила фильтрации входящих и исходящих пакетов данных на время существования VPN-туннелей с ФПСУ-IP.

В группе переключателей нужно отметить те соединения, которые будут запрещены во время сеансов с ФПСУ-IP. Ограничения на прием и передачу пакетов могут быть установлены как для сетевого адаптера, связанного с ФПСУ-IP, так и для других сетевых адаптеров ФПСУ-IP/Клиент.

Во время установки VPN-туннеля с ФПСУ-IP правила фильтрации могут быть принудительно дополнены в соответствии с указаниями администратора ФПСУ-IP - в этом случае во время соединения около соответствующего поля будет отображаться знак запрета (знак «въезд запрещен»). Эти правила имеют более высокий приоритет, чем настройки устройства VPN-Key.

Кроме того, во время существования VPN-туннеля могут работать ограничения на прием и передачу пакетов, установленные локальным межсетевым экраном Клиента (см. раздел «Настройка локального межсетевого экрана ФПСУ-IP/Клиента»).

Правила блокировки межсетевого экрана состоят из следующих полей:

•Все пакеты кроме IP стека протоколов — блокируются пакеты, не принадлежащие к стеку протоколов TCP/IP (например, блокируются протоколы PPP и PPPoE);

•Все пакеты IP, кроме PING/TCP/UDP — блокируются все пакеты стека протоколов TCP/IP, кроме эхо-запросов (ping) и транспортных протоколов TCP и UDP;

•Все пакеты UDP, кроме WINS, DNS, DHCP — блокируются все UDP пакеты, кроме WINS, DNS, DHCP;

•Все входящие TCP соединения — блокируются все IP пакеты с TCP трафиком, если инициатором соединения является другой хост;

•Все TCP соединения — блокируются все TCP соединения;

•Не использовать блокировки в локальной сети — не использовать все указанные выше блокировки, если рабочая станция Клиента взаимодействует с хостами своей собственной подсети;

•Разорвать входящие TCP соединения после установки связи с ФПСУ — после установления соединения с ФПСУ-IP принудительно завершить все TCP-соединения, инициатором которых является другой хост.
