Просмотр статистики

ФПСУ-IP/Клиент производит автоматический сбор регистрационной информации о принимаемых и передаваемых данных во время его работы в туннеле с ФПСУ‑IP. Подсчет данных производится для всех сетевых адаптеров компьютера.

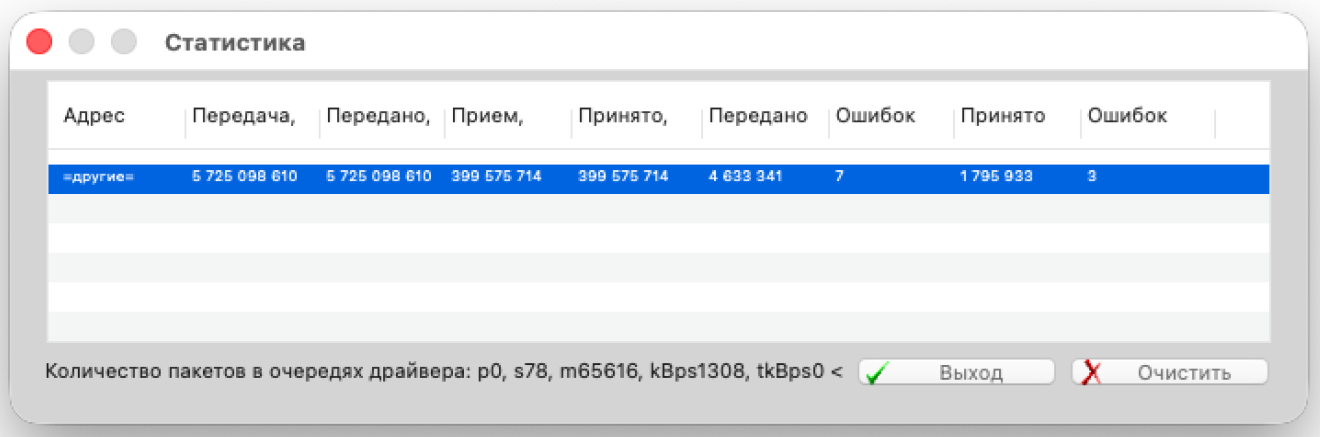

Для просмотра регистрационных данных, собранных за время существования туннелей с ФПСУ-IP, необходимо выбрать команду меню «Статистика», после чего на экране появится информационное окно. Для удобства работы размеры окна и его полей можно изменять, растаскиванием границ с помощью мыши.

Окно просмотра регистрационной информации построено в виде таблицы, в строках которой для зарегистрированных и незарегистрированных на АРМ ФПСУ-IP/Клиента IP-адресов хостов отображаются следующие данные (отсчет данных ведется с момента включения компьютера или сброса счетчиков вручную пользователем):

•Передача, байт - количество байт данных, переданных ФПСУ-IP/Клиенту «ФПСУ‑IP/Клиент» операционной системой для отправки по данному IP-адресу (адресам);

•Передано, байт - количество байт данных, отправленных после соответствующей обработки по данному IP-адресу (адресам);

•Прием, байт - количество байт, принятых из сети от данного IP-адреса (адресов);

•Принято, байт - количество байт, принятых ФПСУ-IP/Клиент от данного IP-адреса (адресов) и переданных им прикладным программам. Для ФПСУ-IP и защищаемых им серверов этот параметр будет отличаться от предыдущего, поскольку принимаемые из VPN-туннеля данные освобождаются от служебной информации, расшифровываются и, возможно, декомпрессируются;

•Передано пакетов - количество пакетов, переданных «ФПСУ‑IP/Клиент» в сеть по данному IP-адресу (адресам).

•Ошибок при передаче - количество ошибок при передаче пакетов.

•Принято пакетов - количество пакетов, принятых ФПСУ-IP/Клиент из сети от данного IP-адреса (адресов).

•Ошибок при приеме - количество ошибок при приеме пакетов.

Если слева от IP-адреса отображается буква «d» – это означает, что пакет поступил из туннеля с ФПСУ-IP, но его IP-адрес в конфигурации устройства «VPN-Key» не прописан.

Счетчики данных можно сбросить (обнулить) при помощи соответствующей кнопки в нижней части окна. Это удобно, например, при проведении отладочных работ или контрольных замеров. Кроме того, счетчики сбрасываются автоматически при выключении компьютера.

В контекстной строке окна, «Количество пакетов в очередях драйвера:» содержится дополнительная информация о работе межсетевого экрана ФПСУ-IP/Клиент, со следующими информационными параметрами:

•«p» - количество пакетов в очередях драйвера, ждущих отправки в сеть или приема из сети. В штатном режиме работы p должно быть 0, то есть все пакеты были приняты или отправлены;

•«s» - количество TCP сессий в списке у межсетевого экрана;

•«m» - занятая межсетевым экраном оперативная память, в байтах.
